產(chǎn)品分類
- 光電直讀光譜儀
- 高頻紅外金屬材料元素分析系統(tǒng)
- 電弧紅外金屬材料元素分析系統(tǒng)
- 金屬材料元素分析系統(tǒng)
- 高頻紅外碳硫分析儀
- 電弧紅外碳硫分析儀
- 鐵水碳硅錳快速分析儀
- 爐前鐵水碳硅分析儀
- 智能管理鐵水分析儀
- 鋼水/鐵水測(cè)溫儀 熱電偶
- 碳硫分析儀
- 三元素分析儀
- 電腦多元素分析儀
- 微機(jī)高速分析儀
- 金相分析儀（系統(tǒng)）
- 鋁合金分析儀
- 銅合金分析儀
- 鐵礦石分析儀
- 電子天平和分析天平
- 燃燒爐
- 硬度計(jì)
- 專用添加劑及配件
- 更多化驗(yàn)分析儀器
聯(lián)系方式
- 銷售熱線： 025-57338588
- 銷售傳真： 025-57338599
- 副總/銷售部經(jīng)理：戴斌 13905149277
- 售后服務(wù)/配件供應(yīng)： 025-57338579
- 售后傳真： 025-57338577
- QQ在線咨詢：
- 網(wǎng)址：mhyuanse.com
碳硅爐前分析儀測(cè)鐵水的化驗(yàn)原理
碳硅爐前分析儀測(cè)鐵水的化驗(yàn)原理
用碳硅爐前分析儀對(duì)鐵水進(jìn)行熱分析時(shí)，取鐵水倒入澆樣杯中，樣杯在特定的散熱條件下，碳硅分析儀會(huì)記錄下樣杯內(nèi)鐵水的凝固溫度曲線過(guò)程
通過(guò)對(duì)這個(gè)凝固溫度曲線的分析，可以找出鐵水凝固過(guò)程的各種相變特征參數(shù)。將相變特征參數(shù)值帶入與凝固組織建立的數(shù)學(xué)模型后，即可以計(jì)算出決定鐵水凝固組織的重要控制參數(shù)。

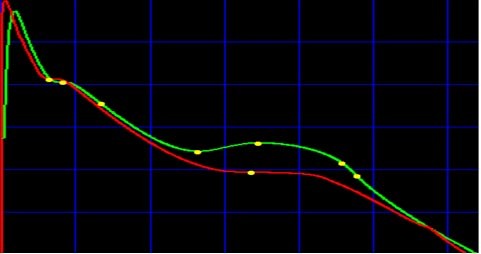

現(xiàn)在我們以白口化鐵水的凝固過(guò)程(如上圖中的紅色曲線)為例子，來(lái)說(shuō)明凝固溫度曲線與相圖的對(duì)應(yīng)關(guān)系：取原鐵水澆入加入到華欣公司生產(chǎn)的澆樣杯。熱分析儀就會(huì)記錄樣杯內(nèi)白口化鐵水的凝固溫度曲線，如下圖所示：

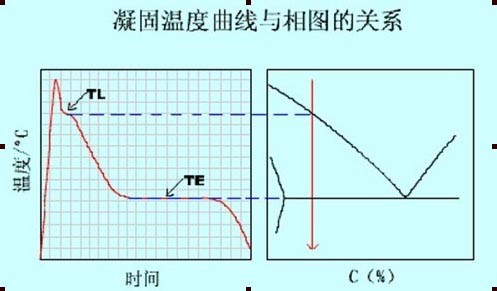

凝固溫度曲線的第一個(gè)平臺(tái)是鐵水降溫到液相線的時(shí)候，生成的固體相釋放結(jié)晶潛熱，維持樣杯散熱產(chǎn)生的恒溫平臺(tái)。我們將這個(gè)平臺(tái)溫度稱做：初晶溫度(TL)。隨后會(huì)鐵水進(jìn)行的是選擇結(jié)晶過(guò)程，選擇結(jié)晶中釋放的結(jié)晶潛熱不足以維持樣杯的散熱，溫度曲線呈緩慢下降趨勢(shì)。選擇結(jié)晶剩余的鐵水到達(dá)共晶成份時(shí)，會(huì)開(kāi)始共晶凝固。剩余的鐵水在共晶凝固中釋放出大量的結(jié)晶潛熱，直至鐵水完全凝固，維持了更長(zhǎng)的的恒溫平臺(tái)。我們簡(jiǎn)稱這個(gè)溫度平臺(tái)為:共晶溫度(TE)。上圖就是白口化鐵水的凝固溫度曲線與相圖的對(duì)應(yīng)關(guān)系。
從上圖可知：我們通過(guò)分析鐵水的凝固溫度曲線，可以捕捉到相變溫度特征值。將相變溫度值與鐵水中的活性成分含量或特定的凝固組織建立起這個(gè)數(shù)學(xué)關(guān)系，即可以計(jì)算出與相變溫度對(duì)應(yīng)的活性成分含量或特定的凝固組織。

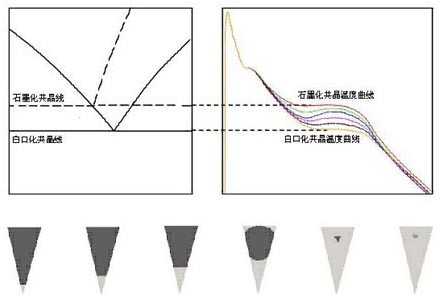

取鐵水的同時(shí)澆注三角試片和熱分析樣杯。鐵水凝固溫度曲線從石墨化共晶溫度曲線向白口化共晶溫度曲線依次過(guò)渡，會(huì)出現(xiàn)白口化共晶溫度曲線以后共晶溫度就不再隨過(guò)熱時(shí)間變化了。三角試片上的白口寬度也隨過(guò)熱時(shí)間的延長(zhǎng)逐漸增大，直至出現(xiàn)全白口截面。如下圖所示：
對(duì)孕育后的亞共晶鐵水進(jìn)行溫度、成分的保持，可以按一定的時(shí)間間隔來(lái)取樣獲取凝固溫度曲線，對(duì)照三角試片白口寬度的變化說(shuō)明凝固溫度曲線與鐵水中型核物質(zhì)，與鑄鐵凝固組織的對(duì)應(yīng)關(guān)系。
從上圖可見(jiàn)：鐵水中的型核物質(zhì)充分時(shí)，鐵水進(jìn)行的是石墨化共晶凝固，開(kāi)始共晶凝固的時(shí)間早、開(kāi)始共晶凝固的溫度高。
當(dāng)鐵水中的型核物質(zhì)全部熔解后，鐵水進(jìn)行的是白口化共晶凝固，沒(méi)有共晶過(guò)冷和再輝現(xiàn)象發(fā)生。開(kāi)始共晶凝固的時(shí)間很晚、開(kāi)始共晶凝固的溫度很低。凝固組織中的C完全以Fe3C的形態(tài)存在。
隨著鐵水過(guò)熱時(shí)間的延長(zhǎng)，鐵水中的型核物質(zhì)在逐漸消融。鐵水開(kāi)始共晶凝固的時(shí)間向后推遲，開(kāi)始共晶凝固的溫度也逐漸降低，伴隨著共晶過(guò)冷和再輝現(xiàn)象的發(fā)生。
熱分析法的基本原理就是，鐵水在冷卻凝固過(guò)程中溫度的變化曲線會(huì)發(fā)生相變，隨著結(jié)晶熱量的釋放或吸收，在冷卻曲線上會(huì)出現(xiàn)拐點(diǎn)即特征值，該特征值與鐵水的化學(xué)成分及性能有關(guān)。在樣杯中加入一定的合金元素可以改變鑄鐵的凝固方式，從而可以應(yīng)用于鑄鐵不同性能參數(shù)的測(cè)試。
這就是碳硅爐前分析儀通過(guò)鐵水共晶凝固的過(guò)冷和再輝現(xiàn)象，量化的測(cè)量鐵水中型核物質(zhì)的方法。
